Les travaux de la déviation de la Pacaudière et de Changy dans la Loire sur la RN7 ont débutés, 3 ouvrages d'arts sont en construction, d'autres vont être lancés.

En ce qui concerne les terrassements c'est 1 million de m^3, le marché sera lancé en début d'année prochaine et les machines devraient tourner durant l'été 2006.

Pour se tenir au courant : http://roanne7.net/ , et plus précisément : http://roanne7.net/article.php3?id_article=4

L'appel d'offre des terrassements est en cours de bouclage à la DDE, démarrage des travaux printemps 2007.

La (traditionnelle) carte Viamichelin

Effectivement Gilles l'appel d'offre pour le génie civil va bientot être donné à l'étude pour les entreprises et nous serons qu'au moi d'octobre le mandataire. Ce tronçon de 9 km de long va regrouper pas loin 8 ouvrages : P.I, pont, passage à bestiaux et à faune.
Voila donc pas mal de possibilité pr les entreprises avec :
- Forezienne, qui a deja réaliser un ouvrage sur cette portion et qui connait bien le coin
- GTM
- Guintoli qui serai pas mal intéréser
- Bec
- DTP et sa partie génie civil (j'ai oublié leur nom )
- Valérian qui va bientot être Spie
Enfin pas mal de choix avec tous ces poids lourds des T.P. Les travaux de Génie commencerons surement en début d'année 2007 et les terrassements pour le printemps.
Sinon pour parler du futur matos qu'il sera peu être employer, il faut savoir qu'il n'y a pas énormement de relief dans se coin. Le plus impressionnant va être au moment du décapage avec surement atelier de scrap et pour les terrassements pur sa n'ira pas plus loin que la pelle de 70T et tombereaux articulés au cu. Le sol est très mauvais, de type argile (A3, B2 pour les puristes) se qui le rend quasi impraticable l'hiver et par jour de pluie. Donc pas mal de traitement à prévoir.
Voili voilou au passage voici l'ouvrage qui a été executé par la Forezienne à changy (photo prise au moi de novembre):

Extrait de l'appel d'offre (la remise des plis était pour aujourd'hui)

rn7 – déviation de La Pacaudière et Changy – ouvrages d'art et terrassements.

Quantités (fournitures et services), nature et étendue (travaux) .

Tranche ferme : Construction de 4 ponts
– type PICF ;
– longueur unitaire 30 m ;
– ouverture droite 2,50 m à 10,00 m ;
– béton : 2 200 mètres cubes ;
– aciers pour B.A. : 250 000 kg ;
– murs pour massif sol renforcé : surface 520 mètres carrés.

Tranche conditionnelle 1 : construction de 2 ponts
– type PSDA à 4 travées ;
– longueur : 48 m chacun ;
– largeur utile : 5,50 m et 7,50 m ;
– béton : 800 mètres cubes ;
– aciers pour B.A. : 95 000 kg ;
– pieux diam. 1000 longueur totale : 50 ml.

Tranche conditionnelle 2 : Dégagement des emprises
–Surface : 25 000 mètres carrés

Tranche conditionnelle 3 : Terrassement, couche de forme en matériaux traités, assainissement, réseaux secs et chaussées des rétablissements
– déblais : 700 000 mètres cubes ;
– remblais totaux : 340 000 mètres cubes ;
– dont remblai traités à la chaux : 180 000 mètres cubes ;
– dépôts paysagers : 270 000 mètres cubes ;
– couche de forme chaux et ciment : 86 000 mètres cubes ;
– bassin écrêteurs et de traitement : 5 ;
– collecteurs diam. 400 à diam. 800 : 4 900 ml ;
– dalots mini 0,60 x 0,80, maxi 2,00 x 2,00 : 3 ;
– tranchée principale R.A.U. Bétonnée 5 diam. 45 : 5 600 ml ;
– surface chaussées rétablissements : 11 000 mètres carrés.

Tranche conditionnelle 4 : Terrassement, couche de forme en matériaux traités, assainissement, réseaux secs et chaussées des rétablissements
– déblais : 360 000 mètres cubes ;
- remblais : 20 000 mètres cubes ;
– dépôts paysagers : 300 000 mètres cubes ;
– couche de forme chaux et ciment : 30 000 mètres cubes ;
– bassin écrêteurs et de traitement : 2 ;
– collecteurs diam. 400 à diam. 800 : 980 ml ;
– dalots mini 0,60 x 0,80, maxi 2,00 x 2,00 : 4 ;
– tranchée principale R.A.U. Bétonnée 5 diam. 45 : 2 000 ml ;
– surface chaussées rétablissements : 33 000 mètres carrés.

Tranche conditionnelle 5 : Construction de 2 ponts
– 1 Type Portique ouvert double : ouverture droite 11,75 m x 2 – longueur : 10,50 m ;
– 1 type PSDA – longueur 48 m – largeur 11 m ;
– béton : 1 000 mètres cubes ;
– aciers pour B.A. : 118 000 kg ;
– pieux diam. 1000 longueur 50 m ;
– murs pour massif sol renforcé : surface 220 mètres carrés.

Les terassement des ouvrage que forezienne ont fait c' est beugnet qui les a fait. J étais sur le chantier en volvo. Voici des photos:





Dsl de ne pas avoir de photos concretes.

Forézienne et Perrier pour les terrassements.

Pour info le chantier va débuter en avril, car je suis en ce moment même la bas sur des fouilles archéologique au commande d'une CAT 322 avec un collègue sur une CAT 324 (découverte de vestige du moyen âge).

J'ai fait ces quelques photos il y'a un peu moins d'un mois...

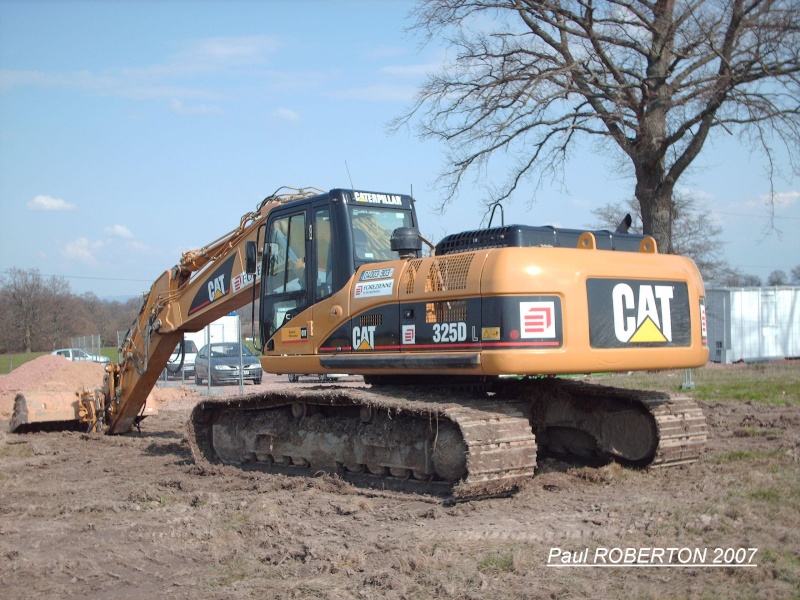

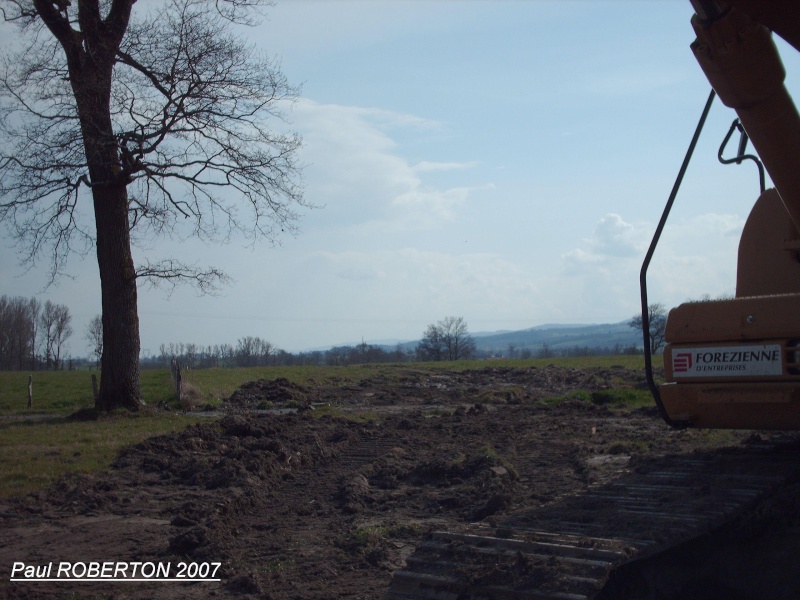

325D Forézienne


en direction du nord (La Pacaudière)


en direction du sud (Changy)

J'y suis monté mercredi 25 avril.
Pelles:
- Caterpillar 330BL Pérrier T.P.
- Caterpillar 365BL Forézienne n°... 512
- Caterpillar 325DL Forézienne

Tomberaux articulés
- Volvo A30C Pérrier T.P. (x2)
- Volvo A35D Dueto Location (x2)
- Terex TA30 Pérrier T.P.

Bulls
- Caterpillar D6R XL Richard T.P.
- Caterpillar D6N LGP (sans nom)
- Komatsu D61 EX Pérrier T.P.

Compacteur
-Bomag BW 219 DH3 Forézienne

Vue d'ensemble des trois bulls

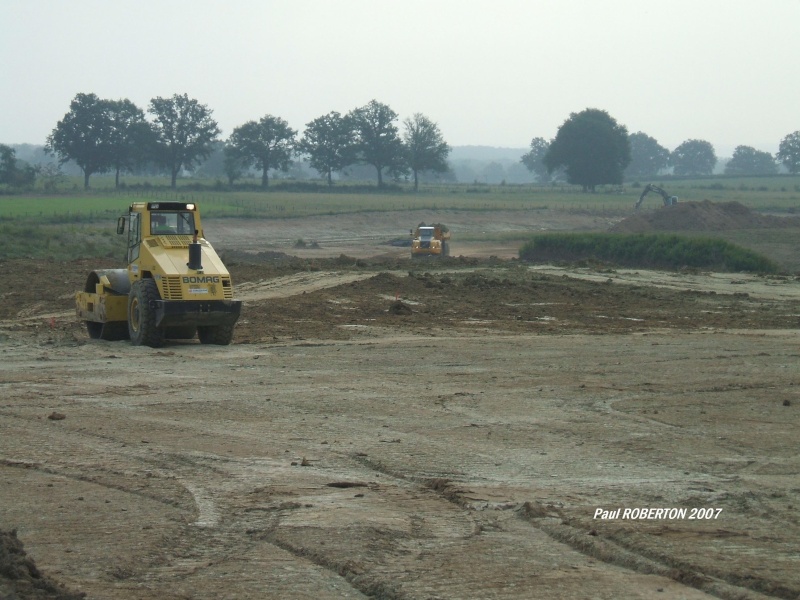

Bomag BW219 DH3


Fiatagri avec tonne à eau


Cat 325D qui était plus bas...


Cat 330BL


Cat 365B LME


Volvo A30C


Volvo A30C


Terex TA30


Volvo A35D Dueto


Volvo A35D Dueto

Nouvelles arrivées:

-Volvo A30C Forézienne (x2)
-Volvo A30D Duéto (x2)
-Volvo A35C Pérrier T.P.
-Caterpillar 14H Pérrier T.P.

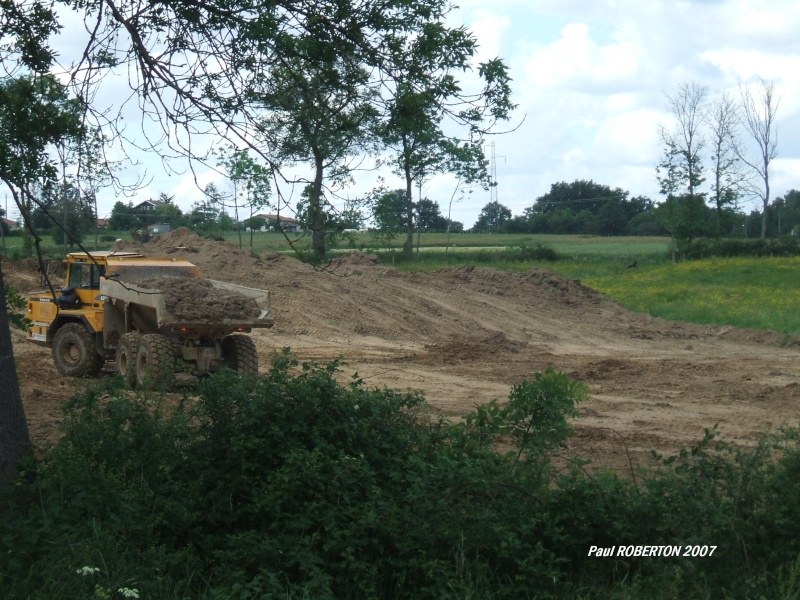

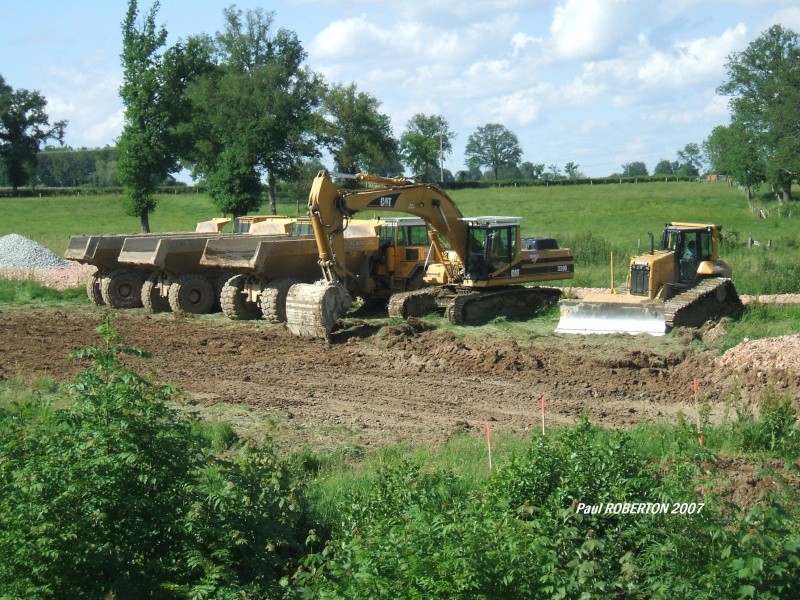

Décapage de la terre végétale à Changy (le mercredi 25 avril 2007)

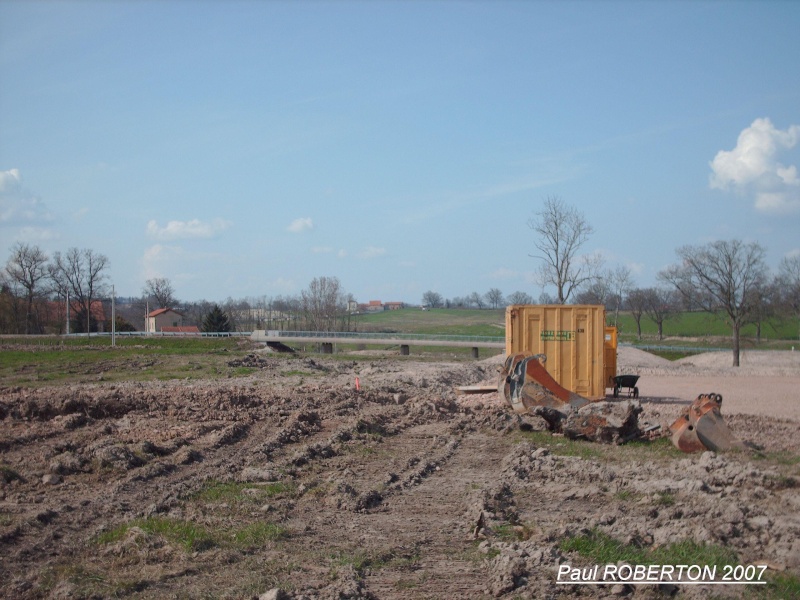

La débale:

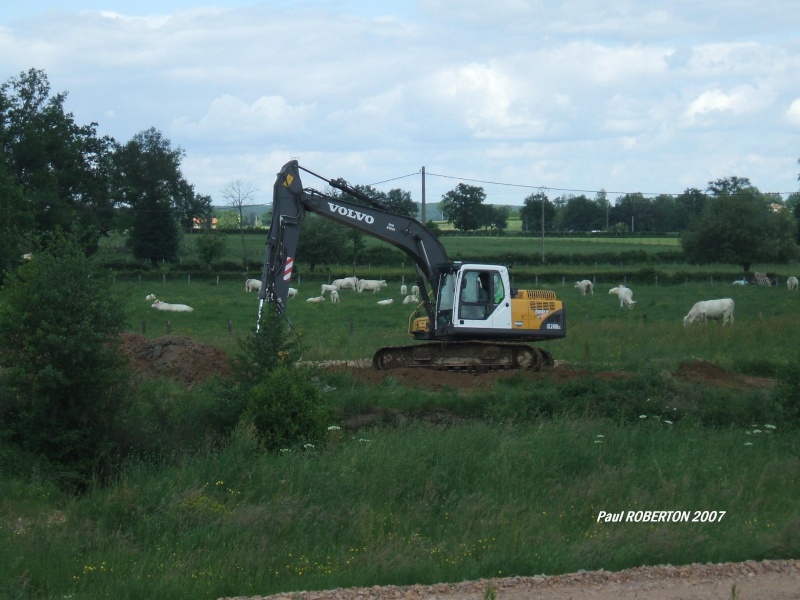

Volvo EC210B LC

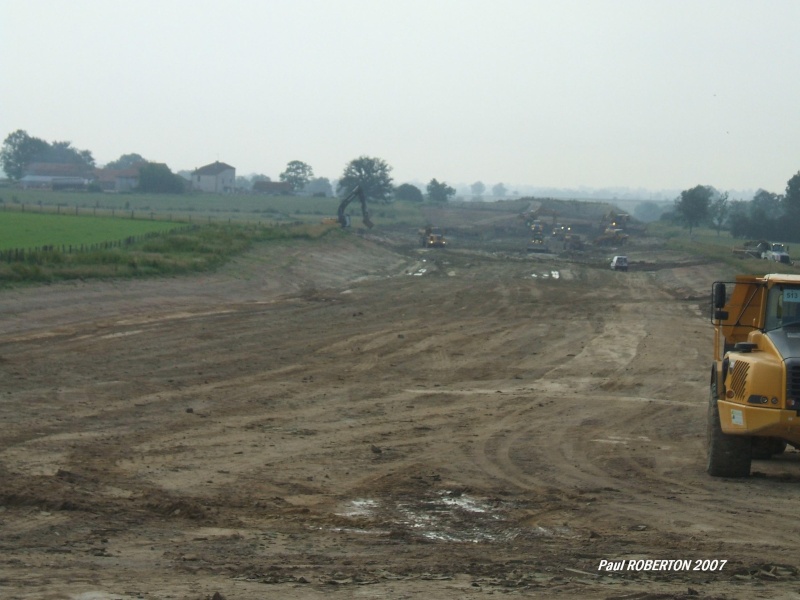

Jeudi 24 mai 2007, à La Pacaudière.



La débale, ou seront stationnés les engins.

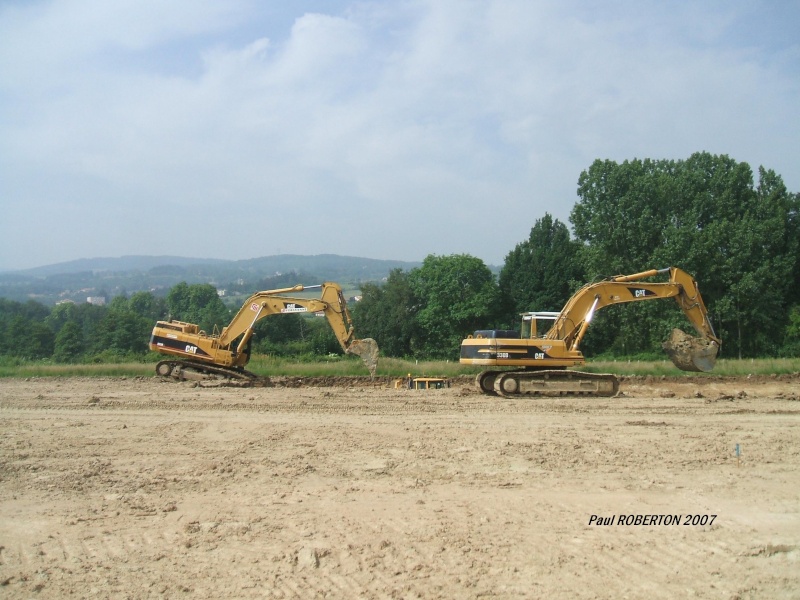

La 330BL et la 365B LME à la production.


J'odore cette photo

En prime les nouveaux arrivants:
Coté Pérrier:

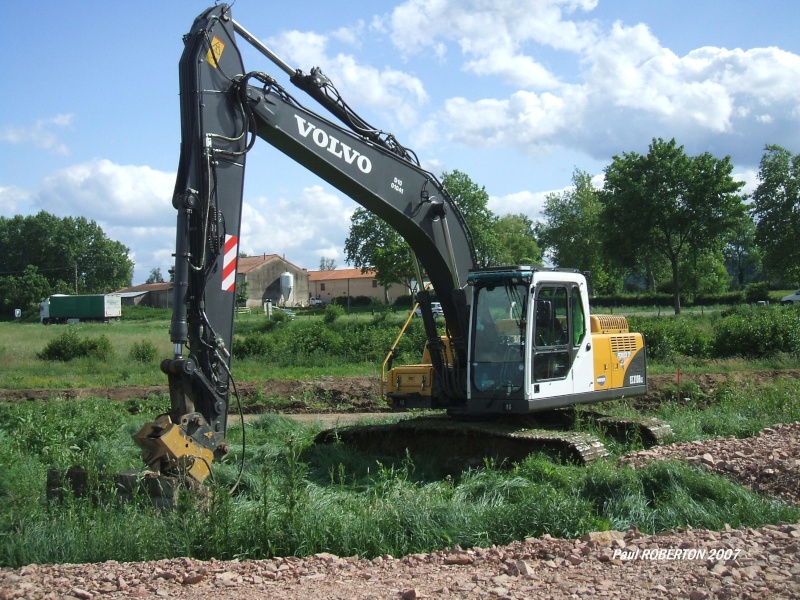

Volvo EC210B LC avec balancier long et godet curage inclinable.

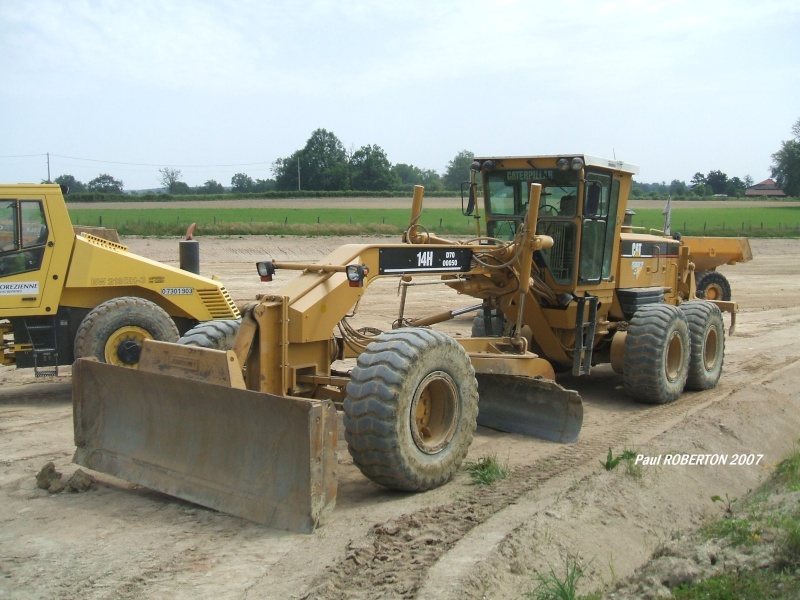

Caterpillar 14H

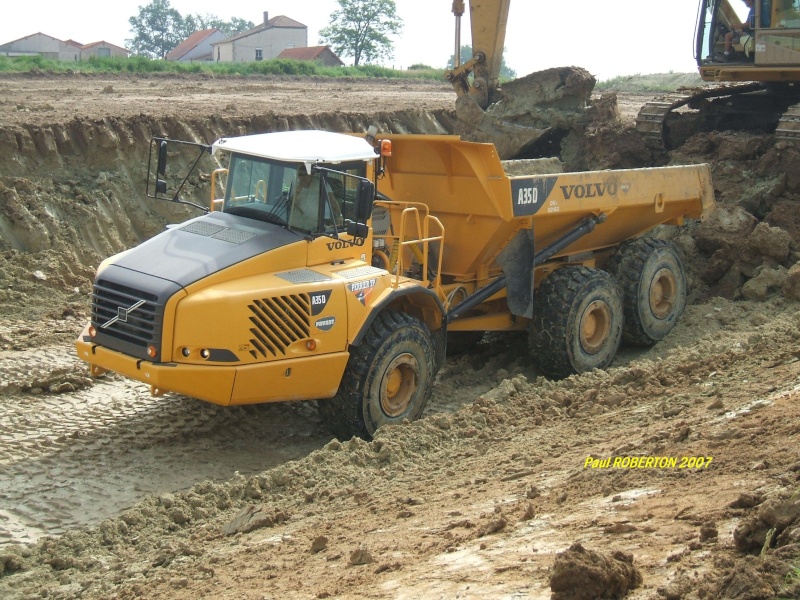

Volvo A35D

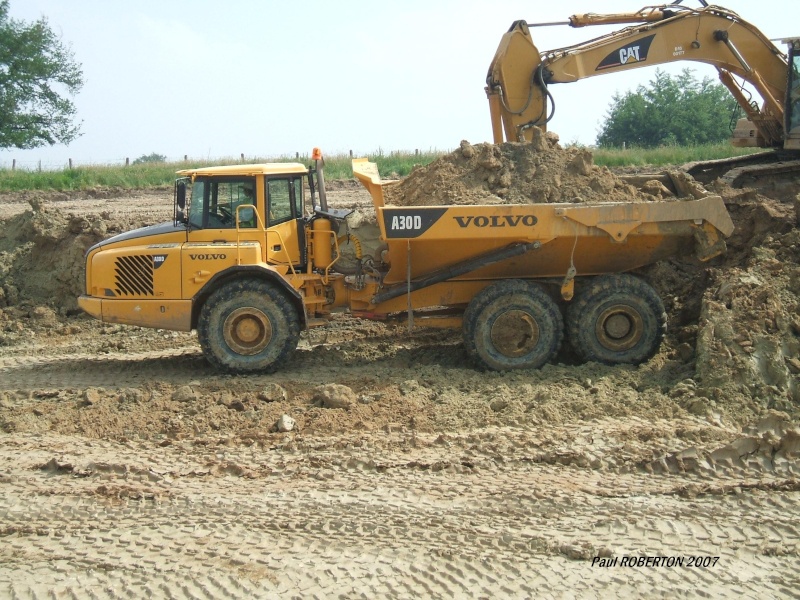

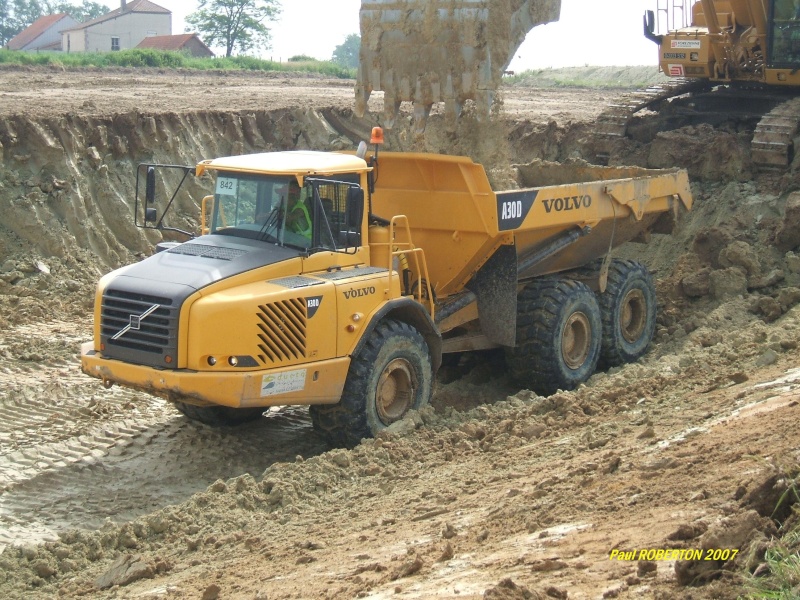

les tomberaux Duéto:




Et les Volvo à la Forézienne

Le chantier avance bien malgré les intempéries, il y'a à présent deux 365B de la Forézienne: la 365B LME n° 0 4003 512 et la 365BL II series n° 0 4003 513. Des photos dans la journée

Voila 2 photos, (pour le reste j'enverrais un CD à notre cher administrateur)

Avant La Pacaudière (en venant de Paris) en arriere plan de la 1ére photo c'est la déballe.

Passage mardi 4 septembre 2007 à LA PACAUDIERE
Pas mal d'activités sur le chantier
au PR1
pelle CAT 330B PERRIER TP
tombereau VOLVO A30D DUETO
tombereau TEREX TA30 PERRIER TP
bull CAT D6K XL
monobille BOMAG BW 219DH3 FOREZIENNE
pelle CAT 325D pour les finitions mais à l'arrêt
atelier de traitement de sol, bull CAT D7R charrue et épandeur PANIEN LHEUREUX sur VOLVO A25

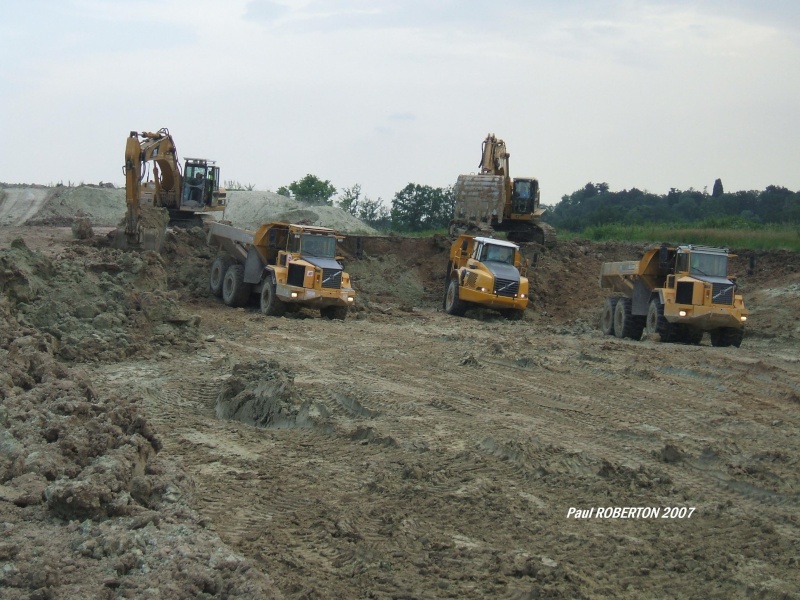

Le gros de l'activité se trouve entre le PR4(base de vie) et le PR5, un premier échelon constitué de:
pelle CAT 365B L FOREZIENNE
5 tombereaux VOLVO A35D (3x FOREZIENNE/ 1 DUETO/ 1 PERRIER TP)
niveleuse CAT 14H PERRIER TP
bull CAT D6N XL
bull KOMATSU D65EX PERRIER TP
Pelle KOMATSU PC228US en finition
à noter que la EC210B grand balancier ainsi qu'un A30C PERRIER TP travaillait sur du décapage




De l'autre côté sur la butte
pelle CAT 365B L FOREZIENNE
2 tombereaux VOLVO A35D (1 FOREZIENNE/ 1 DUETO)
tombereau VOLVO A30D DUETO
tombereau VOLVO A30C PERRIER TP
bull CAT D6N LGP
pelle JCB JS 210 divers travaux (assainissement, drains)


Le reste de l'activité se trouve au PR9
pelle KOMATSU PC600 PERRIER TP
2 tombereaux KOMATSU PERRIER TP
2 tombereaux VOLVO A35D FOREZIENNE
tombereau VOLVO A35C PERRIER TP
Bull CAT D5HLGP mais qui a des chenilles pour XL maintenant
Bull CAT D6N LGP FOREZIENNE
monobille VIBROMAX ACS200

Voilà le matériel que j'ai pu voir sur le chantier
Je remercie le personnel de FOREZIENNE et de PERRIER TP pour leur sympathie

tu veux laquelle celle avec l'équipement long ou l'équipement court
Voilà les 2 alors , dommage qu'il manquait un peu de soleil ce jour là

Merci
De l'art, je sais pas, plutot la chance d'avoir appuyé au bon moment
Une photo d'une autre machine blanche, même si il est blanc il appartient pas à EIFFAGE

Si vous êtes sage j'irais vous en faire dans la semaine ou elle doit démarer , par contre je serais pas la pour assister à son arrivé

il y'a aussi la 964B n° 04003 511 qui est la, ainsi que le D8R avec charrue, une 14G, un A35D, un A40D, depuis ma visite du 13/03/08 d'autres ont encore du arriver.
Je vous mettrai deux trois photos quand je rentrerais chez moi, le WE prochain

@+Paul

La PC600 et les 2*365B sont-elles toujours de la fête ?

pour la PC600

pour les 365B, la 513 est sur LGV, par contre la 512 je sais pas quelle terre elle tiens...
